Verlegeanleitungen

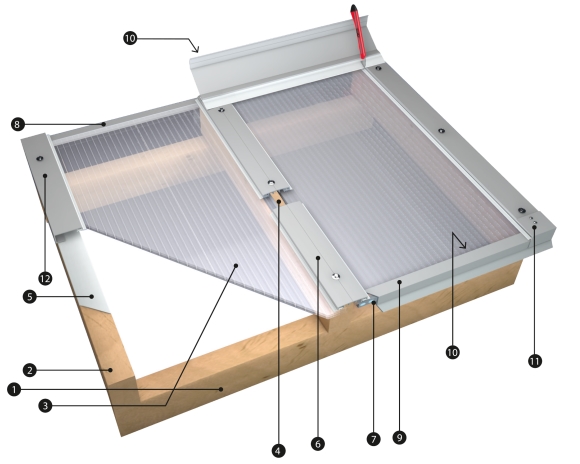

Verlegeanleitung_Stegplatten_580x464



1) Unterkonstruktion

2) Sparren

3) Hohlkammerplatte

4) Dehnungsfuge

5) Gummiunterlage

6) Verbindungsprofil

7) Anti Dust Tape

8) U - Profil ohne Tropfkante

9) U - Profil mit Tropfkante

10) Silikon

11) Abrutschwinkel

12) Randprofil









Die Unterkonstruktion (1) kann aus Holz (vorzugsweise Leimbinder), Aluminium oder Stahl bestehen.

Die Sparren (2) sollen in gleichmäßigen Abständen in Richtung Gefälle verlaufen. Da die Hohlkammerplatte (3) etwas schmaler ist, ergibt sich eine Dehnungsfuge (4) von 20 mm. Diese Dehnungsfuge ist erforderlich, um den Hohlkammerplatten eine Ausdehnung bei Temperaturschwankungen zu ermöglichen.

Zur Verbindung und Befestigung der Hohlkammerplatten wird zunächst eine Gummiunterlage (5) auf die Sparren aufgebracht (weiße Seite nach oben). Darauf kommen dann die Hohlkammerplatten zu liegen, welche nun mit einem Verbindungsprofil (6) bzw. Randprofil (7), versehen mit Dichtungslippen, von oben angeschraubt werden. Die Befestigungsprofile sind im Abstand von ca. 300 mm vorzubohren.

Die Stirnseiten der Hohlkammerplatten sollen mit Anti Dust Tape(7) verschlossen werden, wobei die obenliegende Stirnseite mit einem geschlossenen Klebestreifen, und die untere Stirnseite mit einem luftdurchlässigen Klebestreifen verschlossen wird. So wird verhindert, daß Schmutz und Ungeziefer in die Hohlkammerplatten eindringen können. Zugleich kann durch den unteren luftdurchlässigen Klebestreifen Kondenswasser, das sich bedingt durch Temperaturunterschiede in den Hohlkammerplatten bildet, herauszirkulieren.

Nun wird noch ein Abschlussprofil ohne Tropfkante (8), auf die obere Stirnseite aufgesteckt, sowie ein Abschlußprofil mit Tropfkante (9) auf die untere Stirnseite. Abschließend soll das Abschlußprofil mit Tropfkante an der Oberseite mit einem speziellen Silikon (10) versiegelt werden. (Nur Silicon verwenden, der sich ausdrücklich mit den Hohlkammerplatten verträgt, ein falscher Kleber zerstört die Platte.) Durch einen Abrutschwinkel (11), festgeschraubt am traufenende der Befestigungsprofile, wird das Herausrutschen der Hohlkammerplatten verhindert. Das Randprofil (12) dient zur Außenbefestigung.

Eine ausführliche Verlegeanleitung, so wie ein Verlegevideo finden Sie nachfolgend. Bei Rückfragen erreichen Sie unseren Kundenservice Mo - Fr. von 8.00–18.00 Uhr unter 02305-973660
